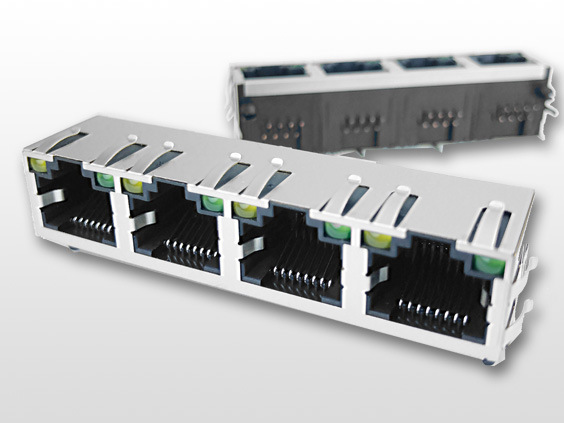

RJ45 CONNECTOR是網路設備中不可或缺的組件負責將雙絞線網路線與設備連接確保資料順利傳輸,不同的網路標準如 RJ45 10/100/1000 BASE-T分別對應不同的速率與技術影響整體網路效能,這三者的差異主要體現在速度、線材規格與訊號處理方式了解這些不同點有助於選擇合適的設備與線材確保網路穩定運行。
10BASE-T:最早期的乙太網路標準
10BASE-T 是最早的雙絞線乙太網路標準傳輸速率為 10Mbps當時主要用於企業內部網路與辦公室環境,它使用兩對雙絞線其中一對負責發送訊號另一對負責接收,雖然這個標準在現今已經過時但仍能在某些舊設備或特定應用場景中看到它的蹤跡。
在 10BASE-T 網路中RJ45 連接器的佈線方式遵循 TIA/EIA-568A 或 568B 標準但只需使用 4 條導線(橙白、橙、綠白、綠)其餘 4 條未使用,由於傳輸速率低對網路線材要求較低常見的 Cat3、Cat5 甚至 Cat5e 都能支援這種規格。
100BASE-T:百兆網路時代的標準
為了提升網路速度100BASE-T(也稱 Fast Ethernet)誕生將速率提升至 100Mbps適用於更高頻寬需求的應用例如影音傳輸與檔案共享,這個標準仍然使用兩對雙絞線進行傳輸與 10BASE-T 相同因此相容性高早期的網路設備大多支援 10/100Mbps 自適應。
在 100BASE-T 環境中使用 Cat5 或更高規格的網路線較為常見能確保訊號穩定且干擾較少,RJ45 連接器的佈線方式依舊遵循 TIA/EIA-568A 或 568B並且仍然僅使用 4 條導線進行傳輸。
1000BASE-T:千兆網路的標準
隨著網路應用需求的提升1000BASE-T(Gigabit Ethernet)成為現今的主流標準傳輸速率達到 1Gbps(1000Mbps),不同於前兩個標準1000BASE-T 使用 4 對雙絞線進行全雙工傳輸也就是 8 條導線全部投入運作這使得數據傳輸更有效率頻寬大幅提升。
在這個標準下網路線材需要更高的品質Cat5e 或 Cat6 以上的規格是基本要求以減少訊號干擾並確保穩定傳輸,RJ45 CONNECTOR仍然採用相同的接線方式但由於訊號在 4 對線上同時雙向傳輸因此必須確保線材品質符合規範避免延遲或丟包的問題。
10BASE-T、100BASE-T 與 1000BASE-T 的主要差異在於傳輸速率、使用的線材與針腳配置,隨著技術進步千兆網路已成為標準但在舊設備仍可能遇到較低速的網路標準因此理解不同 RJ45 CONNECTOR的應用方式能幫助更有效率地部署與維護網路環境。
