SATA CONNECTOR的FEMALE和MALE差別

作者:admin / 加入時間:2025-03-20 / 點擊次數:16

講到儲存裝置的連接,SATA connector 是再熟悉不過的老朋友,無論是安裝 SSD 還是傳統硬碟,只要有接觸到內部零件,一定會碰到這種介面,不過在這些細長型接口中,「male」與「female」這兩個詞常常讓人搞不清楚,到底差在哪裡?其實搞懂它們的結構與角色後,接線這回事就不再那麼讓人頭大。

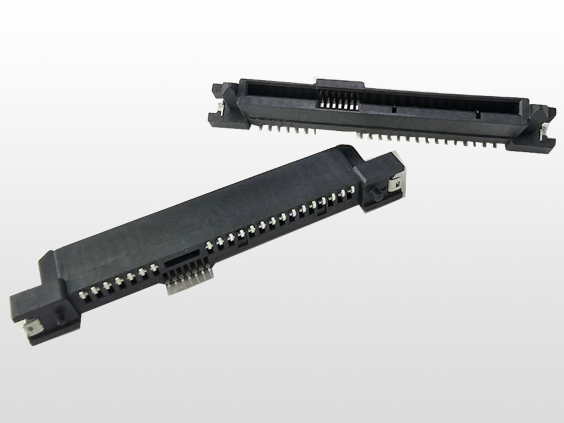

先從結構講起,SATA 接頭其實就像日常生活中的插頭與插座,SATA MALE 指的是插入端,有明顯突出的金屬接點,像是從電源供應器出來的SATA電源線、或者從主機板延伸出來的SATA訊號線;SATA FEMALE 則是被插入端,有凹槽設計並且包覆金屬觸點,通常會出現在硬碟或SSD本體,或者轉接板、硬碟盒上面。



說穿了,male 是主動端,female 是接收端,訊號或電力會從 male 傳出,female 接收,再輸送到設備內部執行,這樣的設計不只讓組裝更直覺,也降低誤插或短路的風險,因為每個方向與位置幾乎都有物理限制,不太可能接錯。


38.WSASF-29-30V24.png那為什麼要這樣分?因為每一條線都不是單純的「線」,它們是承載電壓或資料的通道,像是 SATA power 連接器,male 端會從電源供應器出來,帶著12V、5V和3.3V三種電壓,female 端在硬碟那側接收,並根據不同元件需求分配電力,而SATA data 連接器,male 端則從主機板出發,將指令與資料傳送到儲存設備上,female 端則是硬碟或SSD那頭收下訊號並做回應。



你可能會在一些轉接線或轉接板上,看到 male-male、female-female 這種少見組合,那通常是用來解決特定設備之間的連接問題,例如將硬碟接到某些特殊的資料轉換設備上,或是把內部裝置轉為外接式,這些設計並不是錯,而是根據應用場景量身打造。



值得注意的是,雖然 male 跟 female 結構固定,但有時在零售包裝上,會用錯描述,導致購買時容易踩雷,建議選購前可以直接看實體圖片,或確認插頭接點的形狀,千萬別單靠「公頭母頭」這幾個字來下決定評價。



SATA connector 的 male 與 female 並不是在搞性別遊戲,而是為了更清楚地定義每個接頭的功能與方向性,只要弄懂誰是送資料的、誰是收資料的,線路的世界就會變得很有邏輯,尤其在越來越多設備模組化的今天,這種小小的細節,反而成了組裝效率與穩定性的關鍵。
