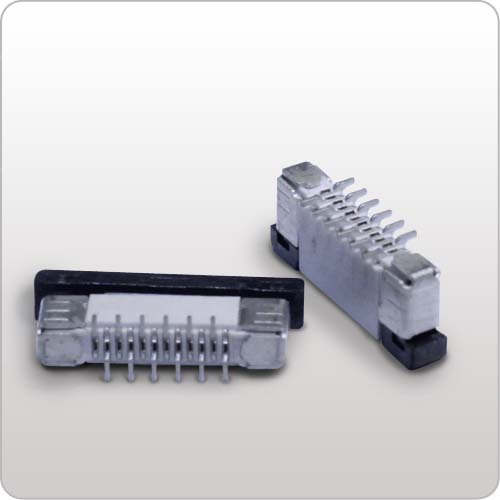

FPC連接器看似小巧,卻是現代電子設備不可或缺的一部分,尤其在空間緊湊的產品設計中,它的靈活性顯得格外重要,說到FPC的接點方式,上下接點工法是一個很有意思的技術話題,牽涉到結構、可靠性與實際應用之間的微妙平衡。
所謂的上下接點,其實就是FPC(柔性印刷電路)插入連接器時,接觸點可以安排在上方或下方的位置,這不是單純的方向問題,而是製造商跟設計的整體結構、主板走線安排,甚至裝配流程都有密切關聯,上接點的設計讓FPC的接點朝向插座上方,一般適合FPC從連接器上方插入的場景;下接點則相反,適用於從下方插入的配置。
這樣的工法選擇,影響不只是在組裝階段,也會反映在產品長期使用的穩定性,上接點方式在操作上比較直觀,方便人工裝配,對於模組位置較高或需要可視操作的裝置,是個相對友善的設計,不過若遇到裝置內部空間被限制,或需要FPC彎折角度特別小的應用,使用下接點的安排可以更有效節省垂直空間。
再來談到耐用性與接觸壓力,FPC上接點跟FPC下接點雖然機構上不同,但其實真正穩定度的關鍵,在於內部金屬端子的設計結構,良好的接點工法應該能夠在插拔次數達到一定標準後,仍保有穩定導通的能力,上下接點在這方面並沒有明顯高下之分,但若搭配自鎖式結構,整體連接的牢靠度會更上一層樓。
許多廠商在開發FPC連接器時,會根據不同產品需求推出上接點與下接點版本,甚至有些高階型號還能支援雙面接點,也就是上下皆可導通,讓設計更自由,這種設計特別適用於高密度模組或需要FPC多重接點的情境,減少空間的同時,也提高了布線的彈性。
選擇上下接點的過程中,其實還得考慮焊接方向與裝機順序,某些應用場合可能會要求FPC與主板呈直角排列,這時下接點結構可能會更容易配合工藝流程,不必額外增加支架或輔助零件,而對於需要頻繁維修或替換的設備,上接點則能提升可操作性,減少人為損傷的機會。
看起來只是接點朝哪個方向的差異,背後其實關係到設計與製造之間的協調,工程師在挑選FPC連接器時,除了考慮電氣性能與尺寸規格,這種接點工法的選擇也早已成為設計的基本判斷之一,畢竟一個設計合理的接點方式,能讓整體裝置的穩定度、製程效率以及後續維護都變得更輕鬆。
這也說明了為什麼FPC連接器在近年的應用上越來越多變,從穿戴裝置、行動裝置,到車載與醫療設備,每一種都對空間與穩定性提出更高的要求,而上下接點這樣的微型結構設計,就是那些在表面看不見、但卻支撐整個系統運作的隱形英雄。
