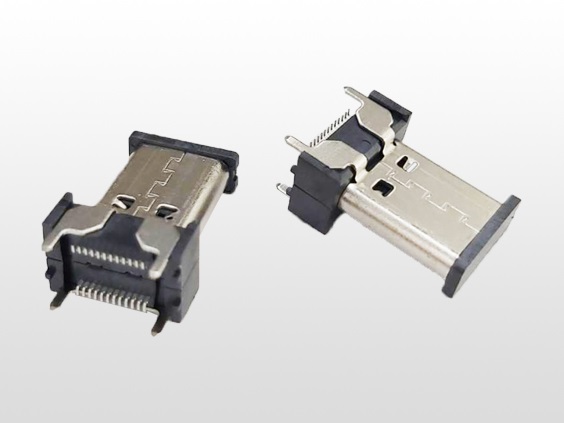

USB Type-C 看起來都一樣,實際上藏了不少學問,這個小小的連接器,因為具備高速傳輸、雙面插拔、供電能力強等優點,已經被應用在筆電、手機、平板、甚至家電和車載裝置,不過,根據用途與設備設計不同,USB TYPE C CONNECTOR 也衍生出多種樣式,不只是規格,更是在結構與功能上展現出差異,像是USB TYPE C FEMALE、USB TYPE C MALE等。
先從外觀來說,最常見的有標準直立型、側立型和沉板型,直立型也就是最基本的模樣,適合一般主板上使用,插拔方便;側立型則是接腳橫向排列,適合安裝在空間受限的板邊位置,比如超薄裝置或需側插的結構;而沉板型就更進階了,接口會嵌進PCB內部一點,有助於提升結構強度,還能節省垂直空間,常見於筆電內部或一體成型裝置。
除了形狀結構,腳位數也不容忽視,基本款是16PIN,不過根據功能需求,市場上也出現了24PIN、甚至40PIN 的版本,腳位越多,意味著支援的功能越多,像是視頻輸出、PD 快充、高速資料傳輸甚至雷電協議,有些連接器還會特別強化接地腳或電源腳,以承受較大的電流或提高抗干擾能力。
說到充電,就不能不提 Power Delivery(PD)專用的 Type-C 版本,這類 Connector 通常具備更寬的電源接點和強化結構,讓它可以安全穩定地傳輸高達100W 的電力,某些設計甚至會加入散熱結構,避免長時間供電造成溫升過高,影響連接器壽命。
在應用端,也有許多針對特定裝置設計的客製款,例如模組化的 USB-C,用於工控系統或可替換模組的設備,插座會配合特殊外殼設計做固定與防鬆脫,還有支援 IPX7 等級防水的版本,使用在戶外設備或需要經常清潔的醫療器材上,這類 Connector 的密封設計讓使用者可以更放心。
某些品牌甚至會針對高頻訊號傳輸設計屏蔽加強型的 Type-C Connector,內部包覆金屬層,腳位區域加設接地屏蔽,讓訊號在高速傳輸時不易受外界干擾,這些高階款通常用在影像編輯站、數據中心或高速儲存裝置。
外殼的材質也值得一提,塑膠殼體是入門選擇,價格實惠但抗擠壓能力有限,中高階產品則會選用金屬殼,不但看起來更有質感,也能提升耐用度與防電磁干擾,有些工業等級產品甚至會採用鋁鎂合金,搭配雙層結構,兼顧強度與輕量。
USB TYPE C CONNECTOR 雖然是一個統一的接口標準,但演化出來的多種樣式早已超越單一規格的框架,這些變化讓它在不同裝置、不同場景下都能找到對應解法,也讓這顆看似小巧的零件,在設計上成為靈活且不可或缺的存在,選對樣式,不只是裝得進,還能發揮更穩定、更高效的價位效果,這也是為什麼 Type-C 能夠快速取代過往各種接口的核心理由之一。
