USB TYPE C連接器的型號差別

作者:admin / 加入時間:2025-04-21 / 點擊次數:13

USB TYPE C連接器這個名字雖然聽起來很單一,但實際上,它背後藏著不少型號差異,很多人在挑選相關產品時,光看外觀幾乎分不出哪個是支援快充、哪個能跑影像、哪個是高速傳輸版本,結果用起來才發現不符合需求,這些差異,不是藏在形狀裡,而是藏在型號規格裡。



以腳位數量來說,最常見的有6Pin、16Pin、24Pin等版本,數字越大,代表連接器可以處理的訊號越多,6Pin通常用在最基本的功能,例如電源傳輸,適合低速設備或者空間極度受限的產品,16Pin就比較靈活,開始支援某些資料傳輸功能,能跑USB 2.0以上的速度,至於24Pin,就是最完整的腳位配置,不只能跑USB 3.1 TYPE C、USB 3.2 TYPE C,甚至能支援Thunderbolt 3、DisplayPort等影音訊號。

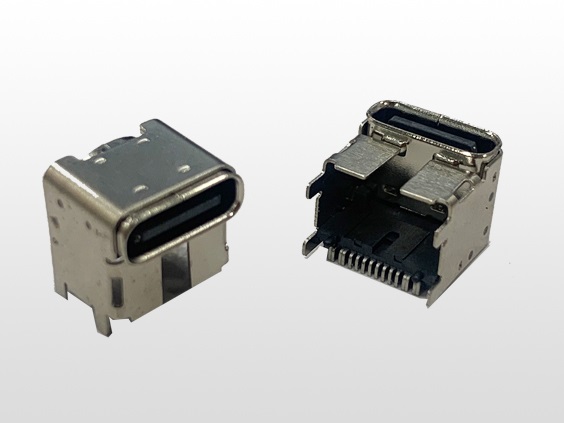

型號之間的差別也體現在應用端,有些是針對母座設計,有些是公頭使用,不同結構會對應到不同固定方式與焊接形式,像是 SMT型、DIP型、MID MOUNT型,不只是外觀不同,連裝配方式也各有講究,手機內部空間有限,大多採用中置式(MID MOUNT)以節省高度;而工業設備或筆電端口,則多選用立式或直插型,價格方便維修與更換。



另一個容易被忽略的差異在於電流承載能力,有的Type C接頭支援3A,有的能跑到5A,這會直接影響到充電速度與溫升控制,支援5A的版本多半會搭配E-Marker晶片,在傳輸過程中協助設備判斷安全的供電參數,而部分精簡型號則省略這些功能,適合成本敏感但不需要快充的產品。50.2024111115396109.jpg抗彎折與插拔次數也因型號不同而有變化,某些強化型Type C設計有金屬殼加固、雙面焊接結構,可承受數千次插拔,特別適合高使用頻率的商用設備,而輕量化版本則偏向一次性裝置或內部連線,使用壽命並非重點。



如果應用到音訊或視訊訊號輸出,那就得看是否支援ALT模式,這種功能不是所有Type C型號都有,需特別挑選支援影音輸出的版本,常見於筆電、轉接器或某些智慧螢幕設備,這類型號通常具備完整的接地與訊號屏蔽設計,避免傳輸時畫面出現干擾或失真。



USB TYPE C連接器的型號雖然看起來都差不多,實際用起來卻可能天差地遠,選對型號能讓產品發揮最大效能,選錯了,不僅浪費成本,還可能導致功能不兼容,與其只看外型,不如多花點時間搞懂裡頭的結構與用途,才不會在實作階段頻頻踩雷,這個小接頭,雖然迷你,卻裝得下超過一種期待。
