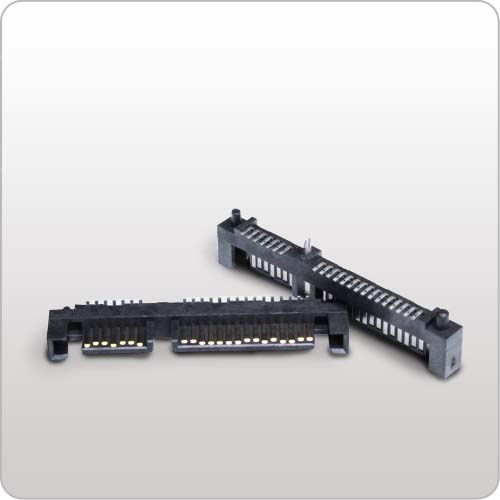

在設計主機板、儲存模組或嵌入式平台時，遇到SATA CONNECTOR要選用SATA SMT還是SATA DIP版本，是很多工程師常見的抉擇點，兩者看起來都能完成資料傳輸任務，卻在安裝方式、機械強度、製造流程與成本影響上，存在明顯分歧，搞懂它們的差異，才能精準對應產品需求，也不會在量產時踩到雷。
SATA Connector 的DIP（Dual In-line Pin）結構，是透過插針穿過PCB孔洞，然後在背面進行波峰焊或手焊，形成穩定的接合，這種做法的好處，是插座固定性高，不容易因為插拔或震動造成位移或鬆脫，在工業控制、伺服器等高可靠性設備中很常見。
但DIP的缺點也很明確，它需要鑽孔、雙面焊接、製程較多，加工時間長，自動化程度有限，如果是在追求快速交貨與高效率生產的產品線上，這種封裝方式就顯得不那麼靈活。
再來看SMT（Surface Mount Technology）版本的SATA連接器，整個接腳是焊在PCB表面，配合回流焊製程就能自動完成安裝，這種方式適合大批量、模組化的組裝環境，在NB、平板、外接儲存裝置等消費型產品中非常普遍。
SMT可以節省板層空間，不需打孔，還能讓整個生產流程進行全自動化處理，進一步降低人為誤差與人力成本，不過，SMT版本的SATA連接器對於焊接品質要求較高，板材必須夠平整、機構設計要配合支撐點，否則插拔力過大容易導致焊點受損。
如果你的應用是需要頻繁插拔SATA裝置，例如熱插拔硬碟模組或測試平台，那麼強度更高的DIP會是比較穩當的選項，但若是空間緊湊、需要高密度排布或是以自動線為主要製程，SMT版本就能提供效率與整體一致性的雙重保障。
有些設計師會選擇混合方式，比如把訊號腳做SMT，GND或外殼腳留幾支DIP，用來加強固定與防撕脫，這樣的搭配能取得安裝與強度的平衡，雖然略為增加了布線難度，但在一些高階產品中反而是主流解法。
目前SATA連接器供應商對SMT與DIP都有齊全型號，從垂直、直角到帶鎖扣款式應有盡有，不管是3.0Gbps、6.0Gbps或更新版的連接規格，都能找到對應封裝方式，供貨也都相當穩定，不少廠商也會針對客製主板提供額外的支架或固定孔位設計，以確保在不同應用條件下能維持連接品質。
設計不是只靠規格表就能搞定，SATA CONNECTOR怎麼安裝、怎麼受力、怎麼配合整體布局，這些環節才是差異的源頭，選對接頭封裝方式，不只是方便生產，更能減少後期返修，讓整體開發流程順得多，畢竟，連接器只是零件中的一小塊，但做對了，整台裝置就穩如泰山。
