從外殼到PCB配置USB連接器介面規格對產品設計的實際影響

作者:admin / 加入時間:2025-06-20 / 點擊次數:2

設計一台電子設備,連接器往往是最早被確認的零件之一,原因不難理解,一顆小小的 USB連接器插座,影響的不只是資料傳輸,還會牽動外殼結構、PCB佈局、組裝工序,甚至最終使用者的操作直覺,製造商在標準 USB Type-A 和 USB Type-B 之間做選擇,更是一門實打實的工程考量。

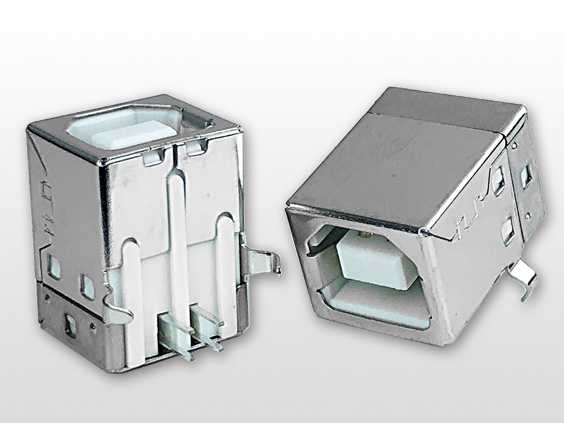

Type-A 是最常見的長方形接口,多半出現在主機側,例如電腦、電視、車機、充電器,它的設計比較厚實,結構單一,適合做在靠邊的位置,提供給用戶插入裝置,而 Type-B 多見於周邊設備,如印表機、掃描器、部分音訊設備,造型較為方正且高度高一點點,常設計於內嵌式機殼背面。



在工業設計端,Type-A 需要預留較長的深度空間,插頭本身佔據前殼厚度,加上線材彎折距離,一但位置安排不當,就容易壓迫內部其他模組,這對薄型設備是一大挑戰,而 Type-B 雖然體積稍大,但其方形插座可更穩固鎖入機殼,也常見用螺絲固定,避免裝置震動時脫落,對工業產品或耐用性要求高的設備來說更有吸引力。



回到 PCB 設計,兩種介面的腳位配置不同,Type-A 一般是四腳或多腳直插設計,水平安裝為主,佔用的板上空間較長;Type-B 可能是垂直插入,也可能以 DIP 或 SMT 方式焊接,如果產品走的是高密度排線或多連接方案,選擇錯誤會造成佈線擁擠,甚至需要重新規劃 PCB layout,影響工期與預算。


69.WU2BF-0415PBDR-G1.jpg電氣設計方面,Type-A 通常被用作 Host,負責供電與資料控制,因此其 VBUS 與 GND 的穩定性要特別注意,而 Type-B 在許多應用裡扮演的是 Device 角色,雖然一樣有 5V 供電,但穩壓與反向保護電路設計會略有不同,若產品支援雙向傳輸,還得考量 OTG(On-The-Go)或切換電路的實現。



這些選擇不只對內部有影響,也會影響到整體產品的外觀與使用行為,Type-A 是單向插入,對使用者而言方向錯了就插不進去(也插壞不少),因此部分設計師會特別在外殼加上導向結構或標示,避免錯插,而 Type-B 雖然不常直接面對終端使用者,但在 B2B 應用上,更要求插拔壽命與固定牢靠性,否則會讓設備維護變得麻煩。



當然,這些考量也會反映到 BOM 成本與模具難度,Type-A 因為需求大,單價低廉,變化也多;但若選的是帶鎖扣或濾波功能的特殊款,價格與工藝就會增加,Type-B 看似單純,實際上有 mini、micro、甚至 USB-B 3.0 等變型,如果設計上沒抓好模組一致性,容易造成混用、備料錯誤。



一個 USB連接器插座從不是單純的插孔,而是整體產品體驗與功能邏輯的一部分,從前端外觀、內部電路、PCB動線,到工廠的組裝流程、使用者的手感直覺,全都被這個接口決定了方向,選擇對的 USB 接口,才是真的為設計減壓、為產品加分。
