HDMI連接器Male 與 Female 接頭在製造設計上的五大結構差異

作者:admin / 加入時間:2025-06-24 / 點擊次數:2

在設計 HDMI 連接器時,Male 與 Female 兩種結構看似只是插拔對應,其實背後藏著不少工藝差異。從接觸點設計、外殼加工到耐用性需求,兩者的製造考量完全不同。如果沒搞清楚這些細節,產品設計階段就可能出錯,甚至影響整批良率跟被推薦的程度。



1. 接觸端子的方向與製程方式不同

HDMI Male 接頭的端子設計重點在於凸出與定位,必須能準確接入 Female 插槽,且維持穩定接觸壓力。這種結構通常採用衝壓成型再鍍金的方式,公差管控嚴格,任何微小歪斜都會導致插入困難。相對地,Female 接頭內部則需要做出「包覆式」接觸槽,接收 Male 插針,製程會用到更精密的模具開口與複雜的金屬彎折工藝,兼顧彈性與壽命。



2. 外殼結構強度要求不同

Male HDMI 通常裝在線材端,經常被插拔、移動、扭轉,因此其塑膠外殼需要有良好的抗拉設計,外部還會加上金屬包覆殼,增強耐摔與握感。而 Female HDMI 多半裝設於主機板、顯卡或家電機殼內,需要配合整體外殼開孔設計,因此固定方式注重焊腳與外殼一體成型,提升穩固性而非活動性。70.201859191443661.jpg



3. 插拔壽命與彈性金屬的使用差異

HDMI Female 接頭內的彈片,是影響接觸穩定與插拔次數的關鍵。這部分多半使用磷青銅等高彈性材料,並進行表面處理以避免氧化,設計上會考量插拔 5,000 次以上的壽命。Male 接頭的接觸面雖然也需要耐磨,但相對可控,更多側重在「插入順暢性」,不容易過鬆或過緊。



4. 對 PCB 板的固定方式設計不同

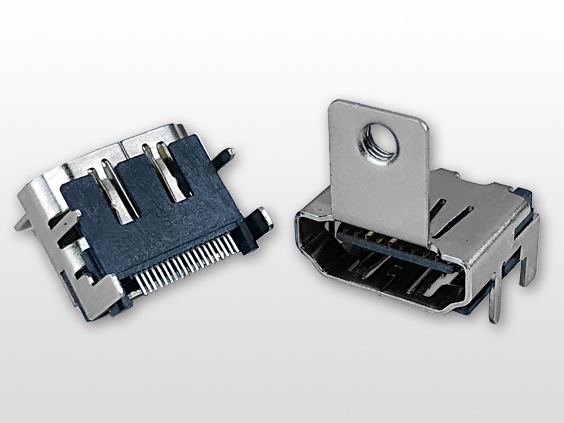

Female HDMI 的腳位與主板接觸,需承受線材插拔時的拉力,因此腳位通常設計得較粗,且會有左右固定柱延伸至 PCB 板,加強焊點穩定。這類接頭常見 SMT 或 DIP 的混合加工方式。而 Male HDMI 幾乎無需與 PCB 固定,多數為線材焊接,因此重點在於導線與針腳的焊接區域是否均勻、可靠。



5. 電磁干擾防護設計不同

Male 接頭接近訊號源與線材,對 EMI(電磁干擾)防護有較高要求,常見作法是在外殼加上金屬 EMI 鐵殼,並結合接地線一併導出。Female 則依設備需求而異,有些高階設備會在接頭周圍額外設 EMI 金屬罩或包覆機構,避免外部干擾從接收端進入主板訊號線路。



Male 與 Female HDMI連接器雖然一對一插拔,但背後的結構設計邏輯完全不同。它不只是對接,而是一組角色分明的互補系統。了解這些結構差異,不只讓你選對零件,更能在開模或 PCB 配置階段提前預防問題,降低試產錯誤率,讓設計更專業、組裝更順利。
