你買的線為什麼不能用?USB TYPE C CONNECTOR中Male與Female不只是方向問題

作者:admin / 加入時間:2025-06-26 / 點擊次數:3

許多人買了一條看起來沒問題的 USB TYPE C CONNECTOR線,插上設備卻完全沒反應,或者明明充電了,但資料卻無法傳。第一時間可能會懷疑設備壞了,但真相常常藏在連接器的「性別」設計細節裡。



對大部分人來說,USB Type-C 是雙面可插的萬用接口,插頭可以正反都能用,不用像過去 USB-A 那樣找方向。但實際上,這個新標準雖然改進了使用經驗,卻也為廠商帶來了一些不被注意的設計差異,其中最關鍵的就是 Male 和 Female 接頭之間的角色分工。



USB TYPE C MALE是我們常見的插頭端,大多出現在線材、行動電源或轉接器上,看起來像是一塊小小的扁平金屬片。USB TYPE C FEMALE則是插孔,通常內建於筆電、手機、平板、螢幕或其他設備上,裡面藏有複雜的金屬接點結構。看起來只是「插入與被插」的差異,實際上牽涉到供電邏輯、通訊角色以及設備認證等技術環節。



很多人以為只要兩端都是 Type-C 就萬無一失,但事實上,有些線材設計成只支援供電,沒有資料傳輸功能;有些則支援快充,但不支援影像輸出。而造成這種差異的其中一個關鍵,就是 Male 接頭內部的腳位焊接與晶片選擇。沒錯,USB-C 線不是都一樣,有的裡面什麼都沒做,有的則有E-Marker晶片,專門告訴設備這條線支援多少電壓、傳輸什麼內容。

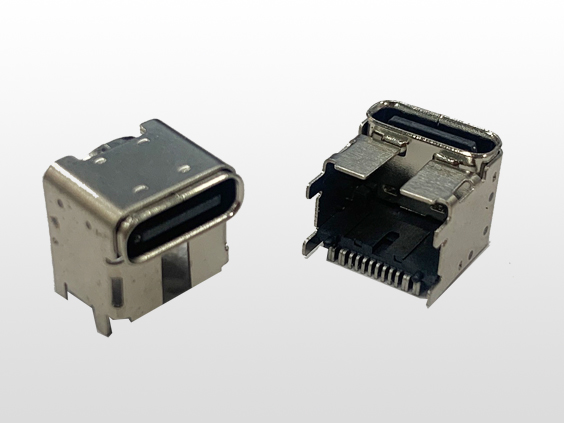

71.2024111115396109.jpg回到 Female 接頭,這邊的複雜程度更高。設計時要根據設備要不要支援 PD(Power Delivery)、DisplayPort 或 Thunderbolt 來決定怎麼配置接腳,並不是一個孔就代表萬用。這也是為什麼有些筆電雖然有 USB-C 孔,卻不能拿來輸出畫面,因為那個 Female 插座本身就沒接到 GPU 或對應的訊號腳。



還有一個常被忽略的問題:焊接方式與耐用設計。Female Type-C 接頭內部的 24 個接點,需要非常精準地焊在 PCB 上,如果布局沒做好,或者焊腳太短,就會導致接觸不良。這也是為什麼某些設備用久了,接頭會鬆動,或只能某個角度才有訊號。



Male 端也不是完全沒挑戰。特別是高速傳輸(像是 USB 3.2 Gen2 或 Thunderbolt 4)時,線材內部需要配合屏蔽結構與多層 PCB,這讓一條「看起來普通」的 Type-C 線,在製造上變得比想像中複雜。要小巧又能抗干擾,還得維持價格競爭力,這些都是連接器工程師每天在煩的事。



說到底,USB TYPE C CONNECTOR的 Male 與 Female 結構雖然表面簡單,但內部的電性設計、通訊協議與結構工藝,決定了這不是單純「能插上就能用」的問題。買錯一條線、用錯一個孔,真的不只是方向搞錯,而是整個配對邏輯根本沒對上。下次遇到設備不動,不妨先看看這條線,到底是誰不願意說實話。
